SK Receipt

Der Schlaue Klaus für die optische Wareneingangskontrolle

Einfaches Einlernen

Automatische Identifikation

Stichprobenüberprüfung nach ISO 2859

Zählung

Verbuchung

Computergestützte Wareneingangskontrolle: sicher, schnell und fehlerfrei

Der Schlaue Klaus identifiziert, überprüft, zählt und verbucht Artikel automatisch, auch ohne Barcode, QR Code oder RFID.

Mit dem Schlauen Klaus prüfen Sie hunderte Produkte nacheinander schnell und fehlerfrei, durch die optische Identifikation und Inspektion der einzelnen Teile. Dabei liegt der Fokus auf der optischen Erkennung und der anschließenden Qualitätsprüfung Ihrer Artikel.

Artikel werden mithilfe der Kamera und der Bilderkennungs-Software einzeln identifiziert und auf Maßhaltigkeit und visuelle Merkmale geprüft. Nach jeder Prüfung erhält Ihr Mitarbeiter ein audio-visuelles Feedback.

So kommt Ihnen nur richtige und mangelfreie Ware ins Haus und Sie fertigen in Top-Qualität für Ihre Kunden.

Funktionen

  • Einfaches Einlernen neuer Artikel
  • Identifizieren von Artikeln anhand optischer Merkmale, Barcode, DataMatrix-Code oder Texterkennung (OCR)
  • Optische Überprüfung auf Anwesenheit von visuellen Merkmalen
  • Optische Überprüfung auf Abwesenheit von visuellen Merkmalen (z.B. bekannten Fehlerbildern)
  • Optische Überprüfung auf Maßhaltigkeit
  • Zählen der Artikel und Abgleich mit vorgegebenen Listen
  • Verbuchen der identifizierten Artikel
  • Anleiten der Mitarbeiter bei komplexen Wareneingangsprüfungen

Erweiterungen

  • Automatische Dokumentation der Wareneingangsprüfung (Zeitstempel, Seriennummer, Prüf- und Messergebnisse, Bilder)
  • Anbindung digitaler Messwerkzeuge
  • Schnittstelle zur Unternehmens-IT zur nahtlosen Einbindung in Ihren Warenfluss

Technische Informationen

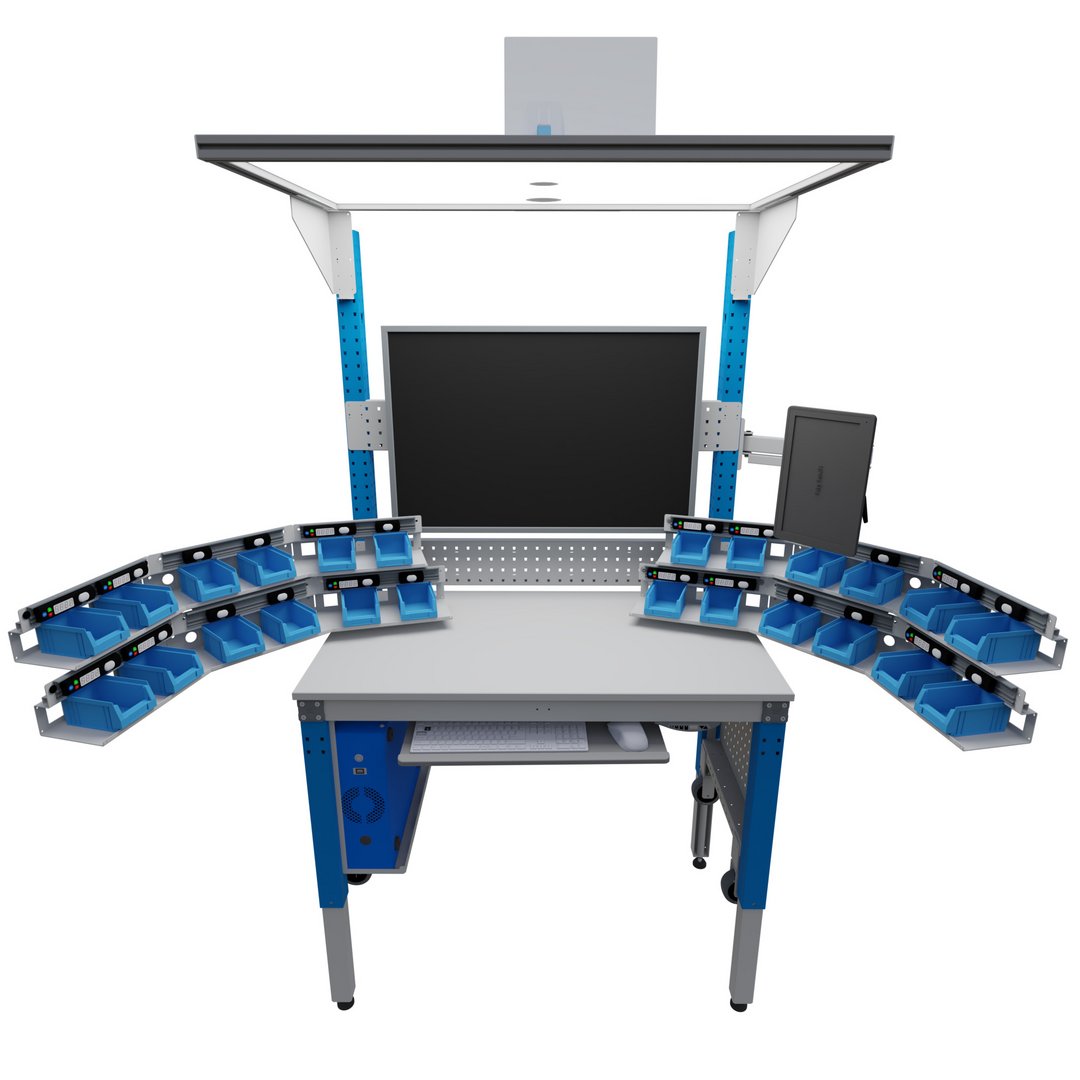

(Abbildung enthält Sonderzubehör)

Das Assistenzsystem ist wahlweise mit oder ohne Arbeitstisch lieferbar. Alle Komponenten können auch leicht an vorhandene Arbeitstische montiert werden.

 Bildverarbeitungsrechner

Maße (L x B x H):500 x 420 x 110 mm
Gewicht:10 kg
Spannungsbereich:110-230 V, 50/60 Hz
Leistungsaufnahme:max. 1.500 W inklusive Peripheriegeräten
Absicherung:10 A an 230 V, 16 A an 110 V
Prozessor:Intel i7-9700k, 3,6 GHz, 6 Cores, 12 Threads
Arbeitsspeicher:8 GB
Festplatte:2 x 240 GB, konfiguriert als RAID 1
Betriebssystem:Windows 10 IoT Enterprise LTSB 2016 HighEnd
Externe Anschlüsse:2 x RJ45 GigaBit
5 x USB 2.0
2 x USB 3.0
2 x USB 3.1
4 geschaltete Kaltgeräteausgänge (insgesamt max. 1.000 W)



Kamera

Bildauflösung:18,1 MPixel (4.912 x 3.684 Pixel)
Framerate:21 fps bei voller Auflösung

Andere Kameratypen, bis zu einer Auflösung von 42 MPixel, sind auf Anfrage erhältlich.

Sichtfeld und Auflösung

Das Sichtfeld der Kamera und die Erkennungsgenauigkeit sind abhängig vom Arbeitsabstand und von der Brennweite des verwendeten Objektivs. Die angegebenen Werte für das Sichtfeld gelten bei einem Arbeitsabstand von 1.200 mm. Die Werte für die Erkennungsgenauigkeit sind Erfahrungswerte aus der Praxis, bei denen der Schlaue Klaus in typischer industrieller Umgebung prozesssicher funktioniert. Darunter sind in Klammern die Werte angegeben, die bei optimalen Umgebungsbedingungen erreichbar sind.

Brennweite:16 mm12 mm8,5 mm3,5 mm
Sichtfeld:320 x 240 mm640 x 480 mm960 x 720 mm2.240 x 1.680 mm
Erkennungsgenauigkeit:0,6 mm
(0,06 mm)
1,3 mm
(0,1 mm)
2,0 mm
(0,2 mm)
4,5 mm
(0,4 mm)

Andere Brennweiten sind auf Anfrage erhältlich.

Beleuchtung

Die Beleuchtung ist zur einfachen Befestigung an industrietypischen Aluminiumprofilen vorbereitet.

Maße (L x B x H):1.200 x 800 x 140 mm (ohne Kamerahalterung)
Gewicht:15 kg
Leistungsaufnahme:70 W
Lichtstrom:ca. 7.000 Lumen
Beleuchtungsstärke auf der Arbeitsoberfläche:ca. 2.500 Lux
Lichtfarbe:6.000 K (kaltweiß)



Touch-Monitor

Bildschirmdiagonale:21,5 Zoll
Auflösung:1.920 x 1.080 Pixel
Touch-Technologie:Projected capacitive, 10-Punkt Multi-Touch (mit Handschuh bedienbar)
